Детали продукта
Место происхождения: Гуандун Китая
Фирменное наименование: Shareway
Сертификация: CE UL RoHS ISO9001:2008
Номер модели: J0C-0006NL
Условия оплаты & доставки
Количество мин заказа: 100/500/1000
Цена: Supportive
Упаковывая детали: Поднос или вьюрок
Время доставки: Шток или 3 недели
Условия оплаты: TT, Paypal
Поставка способности: 3000К.ПКС/Монтх
Название продукта: |
Размер уменьшенный ДЖ0К-0006НЛ РДЖ45 модульное Джек соотвествует спецификации ИЭЭЭ 802,3 |
Название продукта: |
Размер уменьшенный ДЖ0К-0006НЛ РДЖ45 модульное Джек соотвествует спецификации ИЭЭЭ 802,3 |

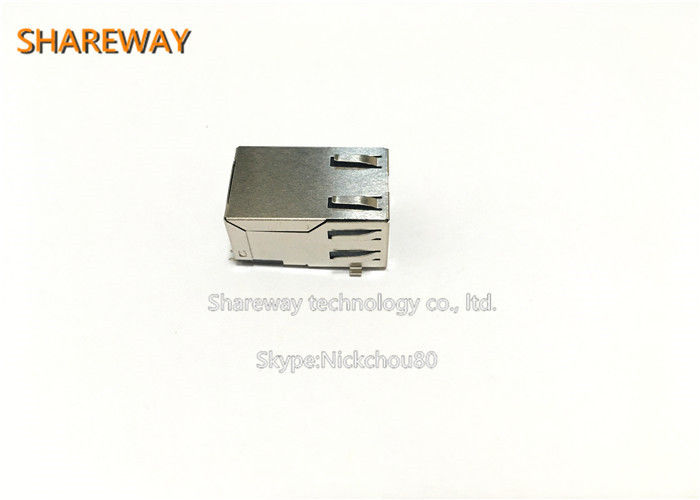

J0C-0006NL Reduced Size RJ45 Modular Jack Meets IEEE 802.3 specification
Product Description:
Features and Benefits:
Electrical Specifications @ 25°C - Operating Temperature 0°C to +70°C | |||||||||||||||
RoHS Compliant Part Number (Number of Ports) |
Turns Ratios |
Tab Option up/down |
LEDs L/R |
Insertion Loss (dB TYP) |
Return Loss (dB TYP) 100Ω (±15Ω) |
Crosstalk (dB MIN) |
Common Mode Rejection (dB TYP) |
||||||||
TX | RX | 1-65 MHz |
1-10 MHz |
10-30 MHz |
30-60 MHz |
30-60 MHz |
60-100 MHz |
1-50 MHz |
50-150 MHz |
@60Hz 1 MIN |
|||||
J0C-0003NL | 1CT:1 | 1CT:1 | Down | No | -1.0 | -18 | -14 | -10 | -35 | -35 | -30 | -20 | -20 | ||
J0C-0004NL | 1CT:1 | 1CT:1 | Down | No | -1.0 | -18 | -14 | -10 | -35 | -35 | -30 | -20 | -20 | ||
J0C-0005NL | 1CT:1 | 1CT:1 | Down | No | -1.0 | -18 | -14 | -10 | -35 | -35 | -30 | -20 | -20 | ||
J0C-0006NL | 1CT:1 | 1CT:1 | Down | No | -1.0 | -18 | -14 | -10 | -35 | -35 | -30 | -20 | -20 | ||
JV006I21NL | 1CT:1 | 1CT:1 | Down | No | -1.0 | -20 | -16 | -12 | -40 | -35 | -30 | -30 | -20 | ||
JV011I21NL | 1CT:1 | 1CT:1 | Down | No | -1.0 | -20 | -16 | -12 | -40 | -35 | -30 | -30 | -20 | ||
JV026I21NL | 1CT:1 | 1CT:1 | Down | No | -1.0 | -20 | -16 | -12 | -40 | -35 | -30 | -30 | -20 | ||
J3011G21DNL | 1CT:1 | 1CT:1 | up | G/Y | -1.0 | -20 | -16 | -12 | -40 | -35 | -30 | -30 | -20 | ||
J3026G01DNL | 1CT:1 | 1CT:1 | up | G/Y | -1.0 | -20 | -16 | -12 | -40 | -35 | -30 | -30 | -20 | ||
J3026G21DNL | 1CT:1 | 1CT:1 | up | G/Y | -1.0 | -20 | -16 | -12 | -40 | -35 | -30 | -30 | -20 | ||
JX30-0005NL | 1CT:1 | 1CT:1 | up | G/Y | -1.0 | -20 | -16 | -12 | -40 | -35 | -30 | -30 | -20 |
Notes:
1. LEDs Left/Right: G = green; Y = yellow.
2. Extended Temperature: -40° to 85° C
RJ45 Durability Test Rating | ||||
Part Number | Mating Force (MAX) |
Unmating Force (MAX) |
Durability | Plug to Jack Retention (MIN) |
J0C/JV/J3 Series | 5 Ibs./2.268 kgs. | 5 Ibs./2.268 kgs. | 750 Insertions | 20 Ibs./9.072 kgs. |
RJ45 Material Specification | |||||||
Part Number |
Shield | Contact | Housing | ||||
Material | Finish | Material | Plating Area | Solder Area | Material | Specification | |
J0C/JV/J3 Series |
Brass | 20-40μ inches thick nickel over Brass |
Phosphor Bronze |
(X)μ inches gold over 30-80μ inches nickel |
Tin matte finish | High Temp. Thermoplastic |
UL 94 V-0 |
J0C-0006NL Reduced Size RJ45 Modular Jack Meets IEEE 802.3 specification
J0C-0006NL Reduced Size RJ45 Modular Jack Meets IEEE 802.3 specification
HOW TO ORDER
1. Please send me your datasheet or part number you need.
2. We will offer the replacement quotation for your reference
3. The free samples are available for your approval.
4. After sample testing, we will step into the mass order.
5. The Proforma Invoice will send for your confirmation
6. After the goods finished, we send the goods to you and tell you the tracking number.
7. We will track your goods until you receive the goods.
Remarks:
1. Sample orders are avaliable.
2. Price is negotiable for orders of large quantity.
3. Customized orders (OEM/ODM orders) are avaliable.
4. Contact us for available flavors list. International Certifications:
1. ISO9001:2008
2. UL
3. Reach
4. RoHs
Our service:
1. 100% tested before shipping
2. Have alternative for Halo, Pluse, , We-online, Chilisin, Coilcraft......Same quality but better price
3. Free sample available
4. Provide new design for customer
