340uH изоляция Trafo минуты 5kV
, Трансформатор изоляции конвертера DC DC SN6505
750313734 Альтернативный 340uH Минимальный 5 кВ изоляционный трансформатор

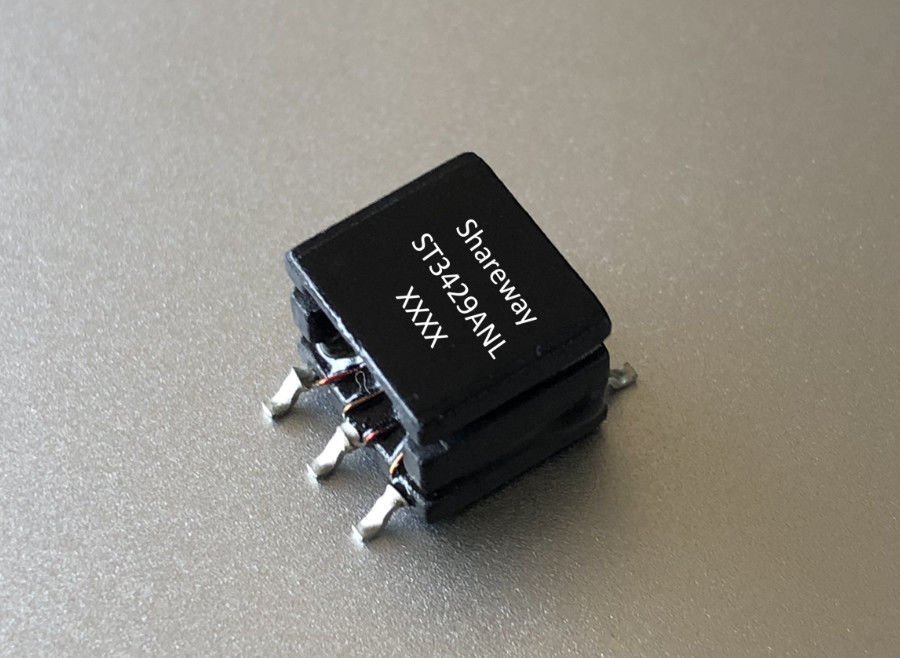

ST3429ANL - это 1.1:1 Трансформатор гальванической развязки для поверхностного монтажа 5 кВ, разработанный Для изоляции DC-DC преобразователя TI SN650x Применение.
Описание:
1. ST3429ANL - это SMD 6-контактные трансформаторы Push-Pull для Texas Instruments SN6051, SN6505, SN6505A, SN6505B Применение DC-DC преобразователя. Трансформаторы и тороиды из плоского провода для конструкций солнечных инверторов Texas Instruments.
2. Подходит для DC-DC и других силовых применений, подходит для серии SN650X для обеспечения питания изолированной стороны интерфейса.
3. Гальваническая развязка 5000 В среднеквадратичного значения в течение 60 секунд между обмотками в миниатюрном корпусе для поверхностного монтажа.
4. Каждый трансформатор имеет пластиковый кожух или кожух из нержавеющей стали, который может обеспечить отличную поверхность для автоматизированной установки.
5. Минимальное значение Vs 11 Вус, расстояние утечки и зазора не менее 8 мм между первичной и вторичной обмотками.
Применение:
Изолированный источник питания интерфейса для CAN, RS-485, RS-422, RS-232, SPI, I2C, маломощных LAN
Промышленная автоматизация
Управление технологическими процессами
Медицинское оборудование
Аналоговые и цифровые модули ввода/вывода ПЛК
Изолированные источники питания драйверов затворов
Приводы двигателей переменного тока
Источники бесперебойного питания (ИБП)
Солнечные инверторы
Многофазные счетчики электроэнергии
Реле защиты и IED
Прямые, Push-Pull преобразователи для DC/DC преобразователей SMPS Трансформатор гальванической развязки 5000 В среднеквадратичного значения - для поверхностного монтажа
Дроссель синфазного сигнала
| Номер детали |
Номер детали поставщика |
Коэффициент трансформации |
В x Т (Вμс) |
Гальваническая развязка (VRMS) |
Размеры (мм) |
Применение |
LDO |
|
Мощность (Вт) |
|
|
|
|
|
|
|
| ST3429ANL |
750313734 |
1:1.1±2% |
11 |
5000 |
9.14 x 12.7 x 7.37 |
3.3 В → 3.3 В |
НЕТ |
|
2.5 Вт |
|
|
|
|
|
|
|
| ST3469ANL |
750313769 |
1:1.7±2% |
11 |
5000 |
9.14 x 12.7 x 7.37 |
3.3 В → 5 В |
НЕТ |
|
2.5 Вт |
|
|
|
|
|
|
|
| ST3438ANL |
750313638 |
1:1.3±2% |
11 |
5000 |
9.14 x 12.7 x 7.37 |
3.3 В → 3.3 В / 5 В → 5 В |
ДА |
|
2.5 Вт |
|
|
|
|
|
|
|
| ST3426ANL |
750313626 |
1:2.1±2% |
11 |
5000 |
9.14 x 12.7 x 7.37 |
3.3 В → 5 В |
ДА |
|
2.5 Вт |
|
|
|
|
|
|
|
| ST1382NL |
HCT-SM-1.3-8-2 |
1 |
|
5000 |
10.4 x 12.2 x 6.1 |
3.3 В → 3.3 В / 5 В → 5 В |
НЕТ |
|
2.5 Вт |
|
|
|
|
|
|
|
| ST3668NL |
EPC3668G-LF |
1:1.1±2% |
|
2500 |
7.01 x 11 x4.19 |
3.3 В → 3.3 В / 5 В → 5 В |
НЕТ |
|
2.5 Вт |
|
|
|
|
|
|
|
| SA2303 |
DA2303-AL |
1:1.5±3% |
34.4 |
2500 |
10 x 12.07 x 5.97 |
3.3 В → 3.3 В / 5 В → 5 В |
ДА |
|
25 Вт |
|
|
|
|
|
|
|
| SA2304 |
DA2304-AL |
1:2.2±3% |
21.5 |
2500 |
10 x 12.07 x 5.97 |
3.3 В → 3.3 В |
ДА |
|
25 Вт |
|
|
|
|
|
|
|
| ST4618NL |
760390011 |
|
7 |
2500 |
6.73 x 10.05 x 4.19 |
3.3 В → 3.3 В |
НЕТ |
|
2.5 Вт |
|
|
|
|
|
|
|
| ST4818NL |
760390012 |
|
11 |
2500 |
6.73 x 10.05 x 4.19 |
5 В → 5 В |
НЕТ |
|
2.5 Вт |
|
|
|
|
|
|
|
1. Индуктивность измерена при 100 кГц, 0.1 В среднеквадратичного значения, 0 А постоянного тока
2. Индуктивность утечки измерена при 100 кГц, 0.1 В среднеквадратичного значения с закороченными вторичными выводами.
3. SRF измерена с катушками, соединенными последовательно, с использованием Agilent/HP 4192 или эквивалентного.
4. Диапазон рабочих температур от −40°C до +125°C.
5. Электрические характеристики при 25°C.
760390013 760390015
750313769 750313626
750316028 750316029
750316031 750316032
750316855 750316887
750316853 750317072
750315371 750316030
750316033 760390012
760390014 750313734
750313638 750315240
750342879 750343341
750316016 750316017
750316018 750316668
750316669 750316670
750316671 750316019
750316854 750316856
750316886 750316888
750316819 750316818
750316769 750316770
750343725 750317829
750317830 750342312
750343547 750343548
750317331 750317828
Форма и размеры:
Изображение продукта:
