Детали продукта
Место происхождения: Гуандун Китая
Фирменное наименование: Shareway
Сертификация: CE UL RoHS ISO9001:2008
Номер модели: ХП5-1200Л_/ХПХ5-1200Л_
Условия оплаты & доставки
Количество мин заказа: 100/500/1000
Цена: Supportive
Упаковывая детали: 175пкс/Рел
Время доставки: Шток или 3 недели
Условия оплаты: TT, Paypal
Поставка способности: 3000К.ПКС/Монтх
Название продукта: |
Трансформатор обратной связи ХП5-1200Л_/ХПХ5-1200Л_ 29.15*20.57*10.8мм |
Тип: |
трансформатор |
Размер: |
29.15*20.57*10.8мм |
Функция: |
с крышкой металла |
цвет: |
серебристый |
Образца: |
Свободные образцы доступные |
Название продукта: |
Трансформатор обратной связи ХП5-1200Л_/ХПХ5-1200Л_ 29.15*20.57*10.8мм |
Тип: |
трансформатор |
Размер: |
29.15*20.57*10.8мм |
Функция: |
с крышкой металла |
цвет: |
серебристый |
Образца: |
Свободные образцы доступные |

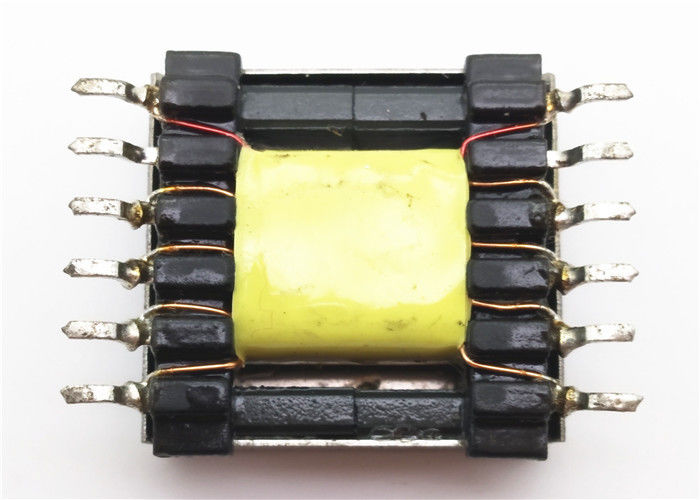

Трансформатор обратной связи ХП5-1200Л_/ХПХ5-1200Л_ 29.15*20.57*10.8мм
Описание:
1. Течение ДК на которое индуктивность падает тип 30%
от своего значения без течения, основанного на течении
приложенный ко всем 6 соединянным последовательно замоткам. Для
применения где все замотки не соединены
последовательно, используйте следующее уравнение для того чтобы высчитать
Исат:
Номер ÷ × 6 Исат = Исаттабле замоток последовательно.
2. течение которое причиняет подъем 40°К от 25°К окружающего
должный к топлению собственной личности, испытанному с непрерывно протекающим током
подача через все соединянные последовательно замотки.
Повышение температуры применения будет зависеть от оператинг
течение, круг обязаностей, и соединение замотки.
3. часть конструирована исключительно для пользы как переднее
трансформатор конвертера и не был испытан для энергии
течение хранения и сатурации.
|
Часть номер |
Индуктивность (μХ) |
ДКР максимальный (Омы) |
Вольт-время продукт (В-μсек) |
Пиковая энергия хранение (μДж) |
Исат (А) |
Ирмс (А) |
| ХП5-1200Л_ | 76,8 ±25% | 0,045 | 62,8 | Примечание 8 | Примечание 8 | 2,25 |
| ХП5-0155Л_ | 9,9 ±20% | 0,045 | 62,8 | 281 | 1,50 | 2,25 |
| ХП5-0083Л_ | 5,3 ±15% | 0,045 | 62,8 | 562 | 2,90 | 2,25 |
| ХП5-0067Л_ | 4,3 ±10% | 0,045 | 62,8 | 626 | 3,40 | 2,25 |
| ХП5-0053Л_ | 3,4 ±5% | 0,045 | 62,8 | 946 | 4,70 | 2,25 |
| ХПХ5-1200Л_ | 173 ±25% | 0,070 | 94,2 | Примечание 8 | Примечание 8 | 1,95 |
| ХПХ5-0155Л_ | 22,3 ±20% | 0,070 | 94,2 | 248 | 0,940 | 1,95 |
| ХПХ5-0083Л_ | 12,0 ±15% | 0,070 | 94,2 | 546 | 1,90 | 1,95 |
| ХПХ5-0067Л_ | 9,65 ±10% | 0,070 | 94,2 | 700 | 2,40 | 1,95 |
| ХПХ5-0053Л_ | 7,63 ±5% | 0,070 | 94,2 | 809 | 2,90 | 1,95 |
Трансформатор обратной связи ХП5-1200Л_/ХПХ5-1200Л_ 29.15*20.57*10.8мм
Форма и размеры:
