SMD SMPS Flyback Transformer для приводов шлюзов и усилителей 750313995
SMD SMPS Flyback Transformer для приводов шлюзов и операционных усилителей 750313995
Характеристики
- Топология FlybuckTM
- Низкая стоимость и высокая эффективность
- Рабочая температура: от -40 до +125°C
- Отличная индуктивность утечки и производительность емкости перевязки
Заявления
- Промышленные программируемые логические контроллеры (PLC)
- Автоматизация зданий и управление процессами
- Изолированное питание интерфейса: RS-422, RS-485, CAN, I2C, LAN
- Управление двигателем, инверторы и промышленная автоматизация
- Изолированные драйверы и регуляторы низкой мощности, умные электронные счетчики
- Электрические источники питания Bias для приводов ворот и операционных усилителей
Электрические свойства:
|
Параметр
|
Условия испытания
|
СТАТЬЯ
|
|
DC.RESISTANCE 1-10
|
@20°C
|
0.110 ом ±10%
|
|
DC Resistance 4-3.
|
@20°C
|
0.150 Омм ±10%
|
|
DC Resistance 8-7.
|
@20°C
|
0.150 Омм ±10%
|
|
Д.К.Отпор 4-5
|
привязка ((2+3),@20°C
|
00,800 Ом ± 10%
|
|
DC.RESISTANCE 6-7
|
Примечание:
|
00,800 Ом ± 10%
|
|
Индукция 1-10
|
10 кГц, 100 мВС, Ls
|
500,0uH ± 10%
|
|
НОВОСТИ
|
20% от первоначального
|
1.5А
|
|
НОВОСТИ
|
tie ((2+3+4+5+6+7+8+9), 100 кГц,100 мВС,Ls
|
130 нГ типа, 260 нГ максимум.
|
|
Диэлектрик 1-2
|
tie ((4+5+6+7), 1500ВАК,1 секунда
|
- |
|
Отношение поворота
|
(1-10): ((4-3)
|
1.5:1,± 1%
|
|
Отношение поворота
|
(1-10): ((8-7)
|
1.5:1,± 1%
|
|
Отношение поворота
|
(6-7): ((1-10), ничья ((8+9)
|
2:1,± 1%
|
|
Отношение поворота
|
(4-5): ((1-10), ничья ((2+3)
|
2:1,± 1%
|
Форма и размеры:

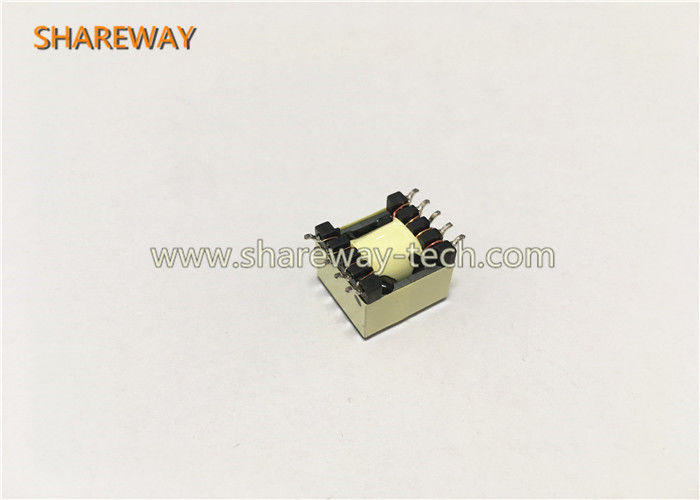

Изображение продукта:
SMD SMPS Flyback Transformer для приводов шлюзов и операционных усилителей 750313995
