Магнитные трансформаторы Ethernet для узлов
, 7490240140 Магнитные трансформаторы Ethernet
, Наземные магнитные трансформаторы Ethernet
Наземные магнитные трансформаторы Ethernet для узлов 7490240140
Наземные магнитные трансформаторы Ethernet для узлов 7490240140
Характеристики
- Мощность по Ethernet до 150 Вт и скорость до 1 Гбит/с
- Доступен в SMT
- Соответствует стандартам: IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at и предстоящий IEEE 802.3bt
Заявления
- Подходит для промышленных температур от 40 °C до +125 °C
- Совместима с промышленными системами Ethernet, такими как EtherCAT или Profinet
- Совместима с большинством ИС для приложений Ethernet, таких как Microchip, Texas Instruments, Broadcom, Linear Technology
- Хабы, маршрутизаторы, коммутаторы, IP-камеры, приложения IoT
Электрические свойства:
| Свойства |
|
Условия испытаний |
Стоимость |
Единица |
Толь. |
| Индуктивность |
Л |
100 кГц / 100 мВ @ 8 мА преимущества постоянного тока |
350 |
μH |
минуты |
| Испытательное напряжение изоляции |
VT |
1 минуту. |
1500 |
V (RMS) |
минуты |
| Потеря вставки |
IL |
1-100 МГц |
- Один.1 |
ДБ |
Макс. |
| Возвратные потери |
RL |
1-30 МГц @ 100 Ω |
- 18 лет. |
ДБ |
минуты |
| Возвратные потери |
RL |
30-60 МГц @ 100 Ом |
-14 |
ДБ |
минуты |
| Возвратные потери |
RL |
60-80 МГц @ 100 Ом |
- 12 |
ДБ |
минуты |
| Возвратные потери |
RL |
80-100 МГц @ 100 Ом |
- 10 |
ДБ |
минуты |
| Коэффициент отторжения дифференциала от общего режима |
DCMR |
1-30 МГц |
-40 |
ДБ |
минуты |
| Коэффициент отторжения дифференциала от общего режима |
DCMR |
30-60 МГц |
-35 |
ДБ |
минуты |
| Коэффициент отторжения дифференциала от общего режима |
DCMR |
60-100 МГц |
-30 |
ДБ |
минуты |
| Прослушивание |
КТ |
1-60 МГц |
-35 |
ДБ |
минуты |
| Прослушивание |
КТ |
60-100 МГц |
-30 |
ДБ |
минуты |
| Соотношение отторжения общего режима |
CMRR |
1-30 МГц |
-40 |
ДБ |
минуты |
| Соотношение отторжения общего режима |
CMRR |
30-60 МГц |
-35 |
ДБ |
минуты |
| Соотношение отторжения общего режима |
CMRR |
60-100 МГц |
-30 |
ДБ |
минуты |
| Соотношение поворотов |
n |
100 кГц/ 100 мВ |
1:1 |
|
± 5% |
| Коэффициент данных |
10/100/1000BASE-T |
Форма и размеры:

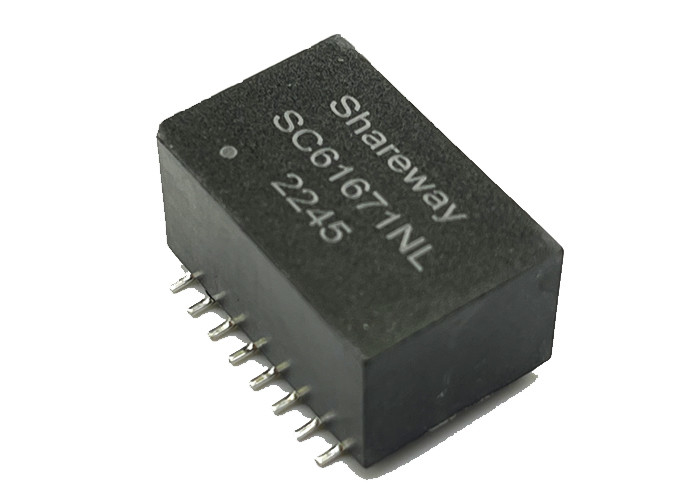

Изображение продукта:
Наземные магнитные трансформаторы Ethernet для узлов 7490240140
