744878001 Индуктор с защищенной сцепкой
, Поверхностная установка защищенный сцепленный индуктор
, Применения с обратным полетом с защищенным индуктором
Поверхностный монтаж SMT защищенный сцепленный индуктор для применения в обратном полете 744878001
SMT Shielded Coupled Inductor для применения в обратном полете 744878001
Характеристики:
- 1Трансформатор
- Двойной индуктор с двумя одинаковыми обмотками
- 5 различных размеров
- Рабочая температура: от 40 oC до +125 oC
- Рекомендуемый профиль сварки: обратный поток
- Дизайн по заказу
Заявления
- Для топологий SEPIC и CUK
- Заявки на обратную связь
- Регуляторы переключения со вторым, нерегулируемым выходным напряжением
Электрические свойства:
| Свойства |
|
Условия испытаний |
Стоимость |
Единица |
Толь. |
| Индуктивность 1 |
L 1 |
1 кГц/ 250 мВ |
1.3 |
μH |
± 20% |
| Индуктивность 2 |
L 2 |
1 кГц/ 250 мВ |
1.3 |
μH |
± 20% |
| Номинальный ток 1 |
I R 1 |
ΔT = 40 K |
4.4 |
А. |
Макс. |
| Номинальный ток 2 |
I R 2 |
ΔT = 40 K |
4.4 |
А. |
Макс. |
| Насыщенный ток |
Я сдал тест. |
Ѕольшое значение < 10% |
6.3 |
А. |
тип |
| Сопротивление постоянного тока 1 |
RDC1 |
@ 20 °C |
0.027 |
Ω |
тип |
| Сопротивление постоянного тока 1 |
RDC1 |
@ 20 °C |
0.035 |
Ω |
максимум |
| Сопротивление постоянного тока 2 |
RDC2 |
@ 20 °C |
0.027 |
Ω |
тип |
| Сопротивление постоянного тока 2 |
RDC2 |
@ 20 °C |
0.035 |
Ω |
максимум |
| Саморезонансная частота |
f res |
|
60 |
МГц |
тип |
| Рабочее напряжение |
V |
|
80 |
V (DC) |
максимум |
| Соотношение поворотов |
n |
|
1:1 |
|
|
SMT Shielded Coupled Inductor для применения в обратном полете 744878001
Форма и размеры:

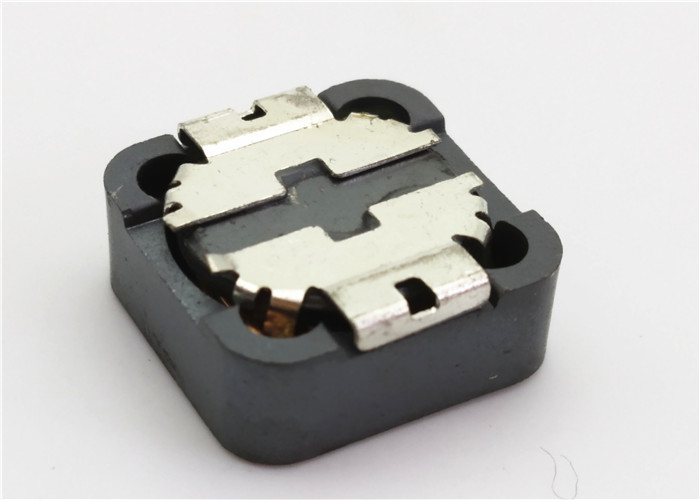

Изображение продукта:
SMT Shielded Coupled Inductor для применения в обратном полете 744878001
