Трансформатор SMD PoE
, 749119633 Трансформатор PoE
, Трансформатор PoE высокой мощности
SMD PoE Power Over Ethernet высокомощный трансформатор 749119633
SMD PoEH Power over Ethernet высокомощный трансформатор 749119633
Заявления
- Устройства с PoE и PoE+
- Телекоммуникации
- Промышленное применение
- Точка доступа WLAN
- Камеры безопасности
Характеристики
- Пролетный или передний трансформатор
- Входное напряжение: 9 V или от 33 V до 57 V
- Частота переключения: 200-400 кГц
- Рабочая температура: -40°C до +125°C
- Испытательное напряжение изоляции: 1,5 кВАК
- Различные выходные напряжения
- Оптимизированная конструкция ядра и катушки для 30% большей мощности
- Стандартный отпечаток до EP13
Электрические свойства:
| Свойства |
|
Условия испытаний |
Стоимость |
Единица |
Толь. |
| Индуктивность |
Л |
N1/ 100 кГц/ 100 мВ |
100 |
Х |
± 10% |
| Соотношение поворотов |
n |
N1 : N2 : N3 : N4 |
6:1:1:3 |
|
|
| Насыщенный ток |
Я СТАТ |
N1/.ΔL/L по сравнению с < 20% |
1 |
А. |
тип |
| Сопротивление тока 1 |
RDC 1 |
N1/ 20 °C |
32 |
mΩ |
максимум |
| Сопротивление тока 2 |
RDC 2 |
N2/ 20 °C |
8 |
mΩ |
максимум |
| Сопротивление постоянного тока 3 |
RDC 3 |
N3/ 20 °C |
8 |
mΩ |
максимум |
| Сопротивление постоянного тока |
RDC 4 |
N4/ 20 °C |
97 |
mΩ |
Макс. |
| Индуктивность утечки |
Л С |
N1/ 100 кГц/ 100 мВ |
0.5 |
μH |
Макс. |
| Испытательное напряжение изоляции |
VT |
N1,4 => N2,3 |
1500 |
V (AC) |
|
| Испытательное напряжение изоляции |
VT 2 |
N2 => N3, N1 => N4 |
500 |
V (AC) |
|
| Напряжение в мсек |
∫Udt |
B = 280 мТ |
106.5 |
μVs |
Тип. |
Форма и размеры:

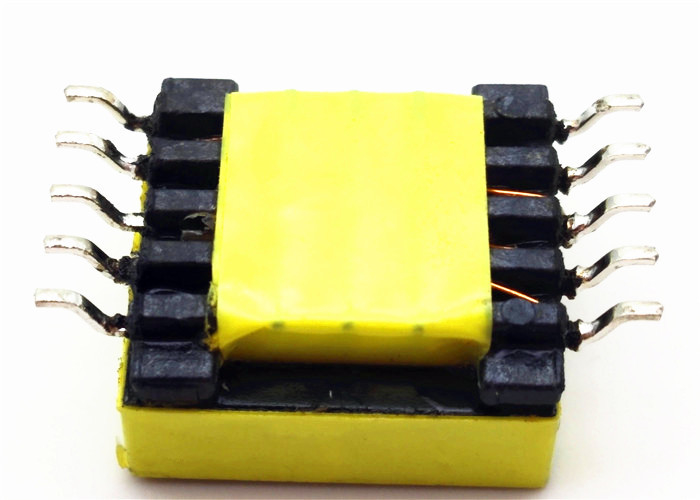

Изображение продукта:
EPW15 PoE+ SMD Мощность через Ethernet Plus Трансформатор 750316333
