Name: Shareway Dual Port SMD 1000M Гигабитный Лан Трансформатор Магнитный SG24701 G
Brand: SHAREWAY TECHNOLOGY CO., LTD.
SKU: SG24701 Г
Price: 0.30 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Shareway

Сертификация: RoHs, Reach, UL

Номер модели: SG24701 Г

Условия оплаты & доставки

Количество мин заказа: 100

Цена: USD$0.30 to USD$0.85

Упаковывая детали: Поднос, лента & вьюрок

Время доставки: неделя для образца, 4 недели onw для массового заказа

Условия оплаты: T/T

Поставка способности: 1000,000 частей в месяц

Получите самую лучшую цену

Детали продукта

Характер продукции

Выделить:
                                                                                                                                                                                                                                                                                                                Трансформатор SMD LAN SG24701 G, Трансформатор SMD Lan с двумя портами, Трансформатор 1000 М Гигабит Лан


Крест p/n:	SG24701 Г	Скорость:	основание-T 1000M
Hi-бак:	4.3k ВПТ	Порт:	Двойной порт
паяя тип:	СМД	Конструкция дизайна:	Функциональная изоляция
Способ перевозки:	ДХЛ, ФЕДЕРАЛ ЕХПРЕСС, УПС, ТНТ	Образец:	Свободный образец поддержал

Крест p/n:	SG24701 Г
Скорость:	основание-T 1000M
Hi-бак:	4.3k ВПТ
Порт:	Двойной порт
паяя тип:	СМД
Конструкция дизайна:	Функциональная изоляция
Способ перевозки:	ДХЛ, ФЕДЕРАЛ ЕХПРЕСС, УПС, ТНТ
Образец:	Свободный образец поддержал

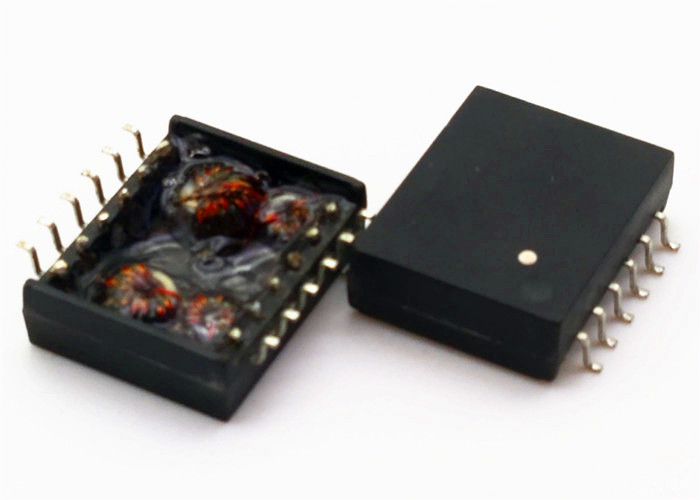

Shareway Dual Port SMD 1000M Гигабитный Лан Трансформатор Магнитный SG24701 G

Shareway Dual Port SMD 1000M Гигабитный трансформатор LAN магнитный SG24701 G

Электрические характеристики при температуре +25°C:

Параметр	Спецификации
Квалификация	По AEC-Q200
Проектирование строительства	Функциональная изоляция
Расстояние ползания	> 10 мм
Операционная температура	-40 °C - 125 °C
Соотношение поворотов	10,00 ± 2%
Сопротивление постоянного тока	Сторона ретрансформера: 0,45 Омма максимум
Сопротивление постоянного тока	CM Удушающая сторона: 0,85 Омма максимум
Индуктивность (OCL) @ 100 кГц, 100mV ((-40°C до +125°C)	150uH Min, 450 uH Макс
Индуктивность утечки	0.50 uH Макс, @100kHz
Потеря вставки	00,25 дБ Макс @ 4 МГц
Возвратные потери (Z OUT = 100 OHM ± 1%)	20 dB MIN @ 4 MHz
Прослушивание по соседним каналам	-50 dB MIN @ 4 MHz
Соотношение отторжения общего режима	1 -10 МГц: -35 дБ MIN
Соотношение отторжения общего режима	10 - 1000 МГц: -20 дБ MIN
Ввод - выход Изоляция	4300VDC или 3100VAC в течение 60 секунд с 1,0 мА Максимальным током утечки
Сопротивление изоляции	400 мегаоммов в минуту
Рабочее напряжение	1000 VDC На протяжении 15 лет
