Обмотки плоским проводом, монтаж в отверстия, силовые индукторы AGP2923
Силовые индуктивности с обмоткой из плоского провода, сквозное монтажное отверстие, AGP2923
Характеристики
- Обмотки из плоского провода обеспечивают чрезвычайно низкое сопротивление постоянному и переменному току.
- Ферритовые сердечники с низкими потерями обеспечивают плоскую зависимость L от I
- Номинальные токи насыщения свыше 100 Ампер
- Магнитное экранирование для минимизации электромагнитных помех
- Сквозное (TH) крепление для надежного крепления к плате
- AEC-Q200 Grade 1 (−40°C to +125°C)
Электрические характеристики:
| Номер детали |
Индуктивность1
±10% (µH)
|
DCR
ном
(mOhms)
|
DCR
макс
(mOhms)
|
SRF typ3
(MHz)
|
Isat (A)4
10% падение
|
Isat (A)4
20% падение
|
Isat (A)4
30% падение
|
Irms (A)5
20°C повышение
|
Irms (A)5
40°C повышение
|
| AGP2923-332KL |
3.3 |
2.3 |
2.6 |
40 |
95 |
104 |
108 |
19 |
26 |
| AGP2923-472KL |
4.7 |
2.3 |
2.6 |
30 |
63 |
69 |
72 |
19 |
26 |
| AGP2923-682KL |
6.8 |
2.3 |
2.6 |
25 |
48 |
53 |
56 |
19 |
26 |
| AGP2923-103KL |
10 |
2.3 |
2.6 |
20 |
30 |
34 |
37 |
19 |
26 |
| AGP2923-153KL |
15 |
2.3 |
2.6 |
16 |
20.5 |
23 |
24.5 |
19 |
26 |
| AGP2923-223KL |
22 |
2.3 |
2.6 |
13 |
12.2 |
14.7 |
16.4 |
19 |
26 |
| AGP2923-333KL |
33 |
2.3 |
2.6 |
10 |
7.5 |
9.2 |
10.3 |
19 |
26 |
Форма и размеры:

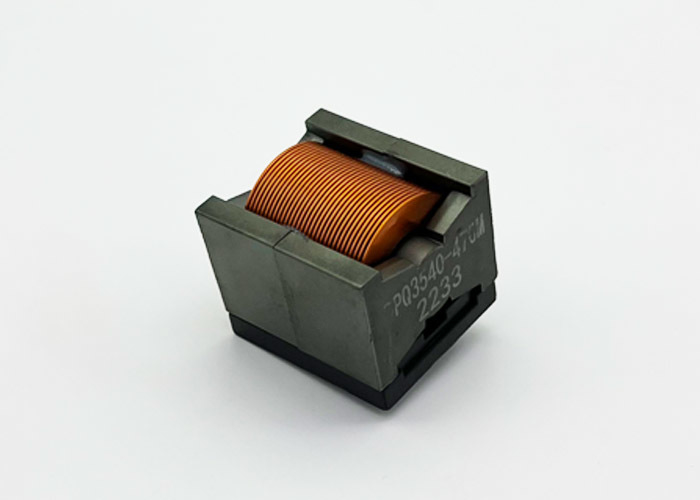

Изображение продукта:
Силовые индуктивности с обмоткой из плоского провода, сквозное монтажное отверстие, AGP2923
