Высокоиндуктивные дроссели синфазного подавления для линий F5585-AL / F5586-AL / F5587-AL
Высокая индуктивность (Common Mode Line Chokes) F5585-AL / F5586-AL / F5587-AL
Особенности:
Лучшее возможное сочетание низкой стоимости и высокой индуктивности
Две серии с различными номиналами тока и значениями индуктивности
Для руководства по проектированию см. "Проектирование фильтров общего режима".
Осколочно-серебряные над осколочными над медными.
Эти общие режимы линейных удушителей обеспечивают лучшее доступное сочетание низкой стоимости и высокой индуктивности.
Удушители линии общего режима стиля EE доступны в двух вариантах:
серии, каждая с различными текущими рейтингами, размерами и
значения индуктивности.
• Эффективный дизайн
• 3750 Vrms, одноминутная изоляция между обмотками
Электрические параметры @ 25°C
| Номер части |
Индуктивность (mH) |
Ток (ампер) |
SRF (кГц) |
DCR (Омм) |
| F5585-AL |
82.0 |
0.25 |
65 |
3.1 |
| F5586-AL |
34.0 |
0.75 |
100 |
1.30 |
| F5587-AL |
25.3 |
1 |
129 |
0.855 |
| F5588-AL |
15.8 |
1.25 |
170 |
0.540 |
| F5589-AL |
8.20 |
1.5 |
206 |
0.295 |
| F5590-AL |
6.55 |
2 |
230 |
0.215 |
| F5591-AL |
3.45 |
2.5 |
309 |
0.120 |
| F5592-AL |
1.75 |
3 |
420 |
0.070 |
| F5593-AL |
1.20 |
4 |
560 |
0.045 |
Форма и размеры:

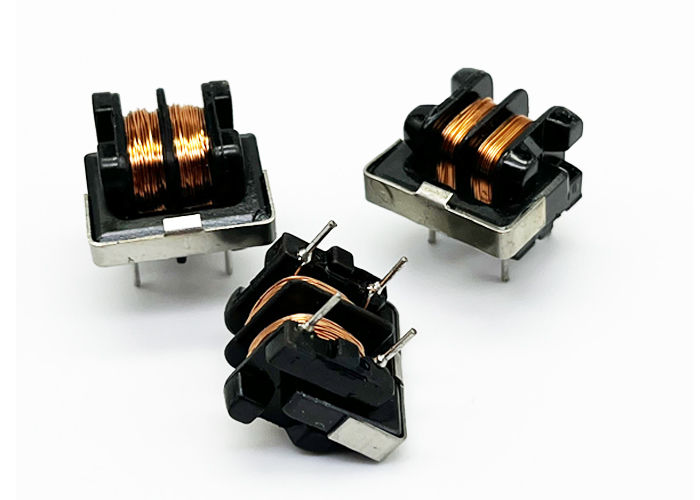

Изображение продукта:
Высокая индуктивность (Common Mode Line Chokes) F5585-AL / F5586-AL / F5587-AL
