Синфазные дроссели CMCF0R9-16V на феррите MnZn с высокой проницаемостью
Синфазные дроссели CMCF0R9-16V на феррите MnZn с высокой проницаемостью
ФУНКЦИИ
- >Сердечник из высокопроницаемого феррита MnZn (Tc > 130°C)
- >Оптимизированный размер для обеспечения высокой плотности мощности в зависимости от частоты. ослабление
- >Широкий диапазон рабочих температур от -40 до +125°C
- >Материалы UL94V и RoHS
- >Соответствует AEC-Q200 >Вес: около 55 грамм
ЭКСПЛУАТАЦИЯ
>До 16 А (среднеквадратичное значение или постоянный ток) на обмотку
>Общие потери < 2 Вт при 100°C/2x16 А постоянного тока
>Расчетное повышение температуры на печатной плате < 30°C
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ИНДУКТИВНОСТЬ при 25°C |
L1-4 = L2-3 (10 кГц/0,3 В переменного тока) |
0,86 мГн (тип. 0,56–1,16 мГн) |
| КОЭФФИЦИЕНТ ПОВОРОТА |
N1-4 : N2-3 (10 кГц/1 В переменного тока) |
1:1 |
| СОПРОТИВЛЕНИЕ ПОСТОЯННОМУ ТОКУ при 25°C |
ДКР1-4 = ДКР2-3 |
2,8 мОм ТИП (3,5 мОм МАКС.) |
| ИНДУКТИВНОСТЬ УТЕЧКИ |
Llk1-4 = Llk2-3 (100 кГц/1 В переменного тока) |
5,5 мкГн (тип. 4–7 мкГн) |
| ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ |
Между обмотками |
1000 В переменного тока (50 Гц/3 мА/1 мин) |
Форма и размеры:

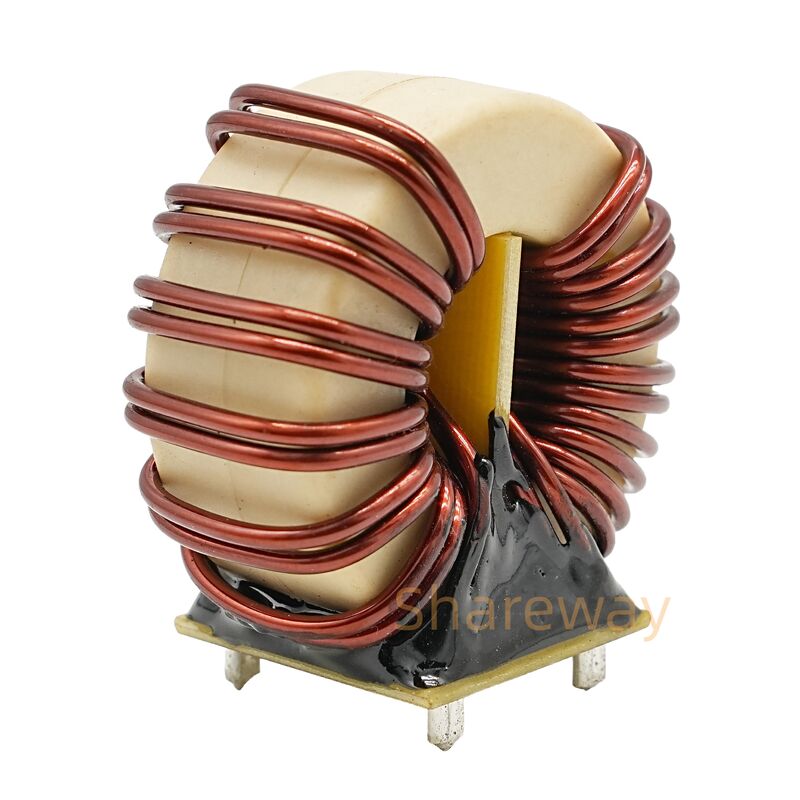

Изображение продукта:
Синфазные дроссели CMCF0R9-16V на феррите MnZn с высокой проницаемостью
